產(chǎn)生內(nèi)凹、接頭未熔合和反面脫節(jié)影響成形美觀，如果是高合金材料還很容易產(chǎn)生裂紋。焊后檢查外觀合格，人離開時(shí)要關(guān)閉電源和氣。

     氣保焊機(jī)焊接電流的大小主要取決于送絲速度。送絲的速度越快，則焊接的電流就越大。焊接電流對(duì)焊縫的熔深的影響較大。當(dāng)焊接電流為60~250A，即以短路過渡形式焊接時(shí)，焊縫熔深一般為1mm~2mm；只有在300A以上時(shí)，融身才明顯的增大。電弧電壓短路過渡時(shí)，則電弧電壓可用下式計(jì)算：U=0.04I+16±2(V)此時(shí)，焊接電流一般在200A以。

     凹坑指焊縫表面或背面局部的低于母材的部分。 凹坑多是由于收弧時(shí)焊條（焊絲）未作短時(shí)間停留造成的（此時(shí)的凹坑稱為弧坑），仰立、橫焊時(shí)，常在焊縫背面根部產(chǎn)生內(nèi)凹。凹坑減小了焊縫的有效截面積，弧坑常帶有弧坑裂紋和弧坑縮孔。

     為充分發(fā)揮每種焊接方法的優(yōu)勢,建設(shè)中往往采用幾種焊接方法組合施工的工藝,如:TIG焊接打底+SMAW填充蓋面焊;TIG焊接打底+FCAW填充蓋焊;TIG焊接打底+CO2MAG實(shí)心焊絲填充蓋焊;CO2實(shí)心焊絲打底+FCAW填充蓋面焊;纖維素焊條下向焊打底十藥芯自保焊絲填充蓋面焊。

     而交流氬弧焊機(jī)，在電流負(fù)半波時(shí)，工件作為電極，向外發(fā)射電子，會(huì)形成一種叫做陰極破碎的物理現(xiàn)象，把工件表面的難熔氧化層破碎掉。同時(shí)由于有惰性氣體的保護(hù)，新的氧化層不會(huì)很快生成；所以在電弧熱量的作用下，依靠融化的液態(tài)金屬自身表面張力，就很容易的把焊縫金屬融合在一起。

     由于焊接過程中會(huì)產(chǎn)生電弧或明火，在有易燃物品的場所作業(yè)時(shí)，易引發(fā)火災(zāi)。特別是在易燃易爆裝置區(qū)（包括坑、溝、槽等），貯存過易燃易爆介質(zhì)的容器、塔、罐和管道上施焊時(shí)危險(xiǎn)性更大。

     因此，氣割一般只用于低碳鋼、低合金鋼和欽及欽合金。氣割是各個(gè)工業(yè)部門常用的金屬熱切割方法，也是焊工培訓(xùn)學(xué)校必學(xué)的技能，特別是手工氣割使用靈活方便，是工廠零星下料、廢品廢料解體、安裝和拆除工作中不可缺少的工藝方法。

     先將坡口兩側(cè)各焊上一道焊縫（圖2-6中1、2），使間隙變小，然后再進(jìn)行圖2-6中縫3的敷焊，從而形成由焊縫1、2、3共同組成的一個(gè)整體焊縫。但是，在一般情況下，不應(yīng)采用三點(diǎn)焊法。

     白鋼氬弧藥芯焊絲也是自保焊絲的一種，如TGF308這類焊材標(biāo)號(hào)相對(duì)于實(shí)心的ER開頭的焊絲，內(nèi)部充滿了藥粉。焊絲鐵水量很少，和普通實(shí)心打底焊接有很大的區(qū)別，這種焊絲內(nèi)部的的藥粉占很大的比例。在建立融池后，鐵水和藥渣一起流動(dòng)。焊縫融池不好觀察，在焊接時(shí)候不能采用實(shí)心氬弧焊絲的單邊點(diǎn)送絲焊接了。

     大直徑和厚壁管打底焊后的焊接，其工藝、技術(shù)與焊條電弧焊相同。電焊工是一個(gè)高危行業(yè)，焊接過程中產(chǎn)生的光和有害氣體會(huì)對(duì)焊工的身體健康造成較大危害。電焊作業(yè)時(shí)，常見的危害主要有：容易引起觸電事故、容易引起火災(zāi)、容易引起爆炸事故、容易引起中毒、窒息等。

     熔滴過渡：（1）、短路過渡（短弧、細(xì)絲、小電流）適用于薄板全位置焊接；（2）、細(xì)顆粒過渡，粗絲、長弧、大電流焊接；（3）、潛弧射滴過渡（很少用）。

     檢查焊機(jī)機(jī)殼接地牢靠，檢查焊機(jī)外觀是否良好、無嚴(yán)重變形。、電源開關(guān)、電源指示燈及調(diào)節(jié)手柄旋紐是否保持完好，電流表，電壓表指針是否靈活、準(zhǔn)確，表面清楚無裂紋。表蓋完好且開關(guān)自如。

     氬弧的特點(diǎn)：結(jié)晶的過程，因此，保護(hù)較果好，能獲得較為純凈及高質(zhì)量的焊縫?（2）焊接變形應(yīng)力小，由于電弧受氬氣流的壓縮和冷卻作用，電弧熱量集中，且氬弧的溫度又很高，故熱影響區(qū)小，故焊接時(shí)應(yīng)力與變形小，特別造用于薄件焊接和管道打底焊。

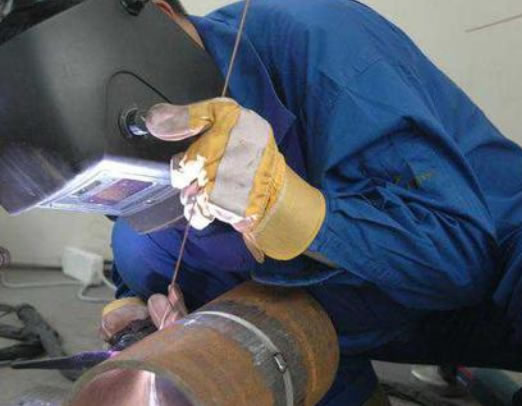

     外填絲可以用于打底和填充，是用較大的電流，其焊絲頭在坡口正面，左手捏焊絲，不斷送進(jìn)熔池進(jìn)行焊接，其坡口間隙要求較小或沒有間隙。其優(yōu)點(diǎn)因?yàn)殡娏鞔?、和間隙小，所以生產(chǎn)效率高，操作技能容易掌握。其缺點(diǎn)是用于打底的話因?yàn)椴僮髡呖床坏解g邊熔化和反面余高情況，所以容易產(chǎn)生未熔合和得不到理想的反面成形.

     壓焊是在焊接過程中，對(duì)焊件施加壓力（加熱或不加熱）以完成焊接的方法。如電阻焊、摩擦焊等。 釬焊是在焊接過程中，采用比母材熔點(diǎn)低的金屬材料作釬料，將焊件和釬料加熱到高于釬料但低于母材熔點(diǎn)的溫度，利用液態(tài)釬料潤濕母材，充填接頭間隙并與母材相互擴(kuò)散實(shí)現(xiàn)連接焊件的方法。如軟釬焊（加熱溫度在450度以下?錫焊）硬釬焊（加熱溫度在450度以上?銅焊）。

     熔孔形成即表示根部已焊透。熔孔尺寸的大小，即標(biāo)志背面焊縫的尺寸。一般控制熔孔直徑為對(duì)口間隙的1.1——1.5倍左右。具體尺寸要根據(jù)工件厚度、焊接位置、規(guī)范參數(shù)及根部間隙、鋼種等諸因素綜合調(diào)整。一般先進(jìn)行工藝試驗(yàn)，摸索出規(guī)律后，再進(jìn)行焊接，以保證焊接質(zhì)量。

     在割炬點(diǎn)火時(shí)，要先做點(diǎn)火試驗(yàn)，檢查割嘴是否安裝好。?；饡r(shí)，應(yīng)先關(guān)乙炔，再關(guān)氧氣。

    電焊網(wǎng)片是一種采用優(yōu)質(zhì)Q195低碳鋼鐵絲排焊而成，然后再冷鍍(電鍍)、熱鍍、PVC包塑等表面鈍化、塑化處理、網(wǎng)面平整、網(wǎng)目均勻、焊點(diǎn)牢固、局部機(jī)加工性能良好、穩(wěn)定、防腐、防蝕性好網(wǎng)格狀絲網(wǎng)產(chǎn)品。在電焊網(wǎng)片成型后進(jìn)行鍍鋅（電鍍或熱鍍）；

     相向接頭：這是兩條焊縫的收尾相接，當(dāng)后焊的焊縫焊到先焊的焊縫收弧處時(shí)，焊接速度應(yīng)稍慢些，待填滿先焊焊縫的坑后，以較快的速度再略向前焊一段，然后熄弧。

     埋弧焊是以顆粒狀焊劑為保護(hù)介質(zhì)，電弧掩藏在焊劑層下的一種熔化極電焊接方法。埋弧焊的施焊過程由三個(gè)環(huán)節(jié)組成：1在焊件待焊接縫處均勻堆敷足夠的顆粒狀焊劑；2導(dǎo)電嘴和焊件分別接通焊接電源兩級(jí)以產(chǎn)生焊接電弧；3自動(dòng)送進(jìn)焊絲并移動(dòng)電弧實(shí)施焊接。
